施工现场三级电箱配置图示，安全用电一目了然

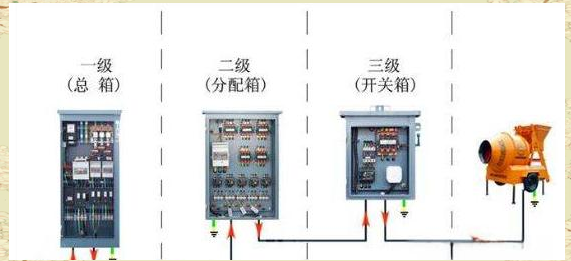

在施工现场，合理的电箱配置对于保障用电安全至关重要。通常，我们遵循三级配电系统，即总配电柜或箱、分配电箱以及开关箱的配置模式。同时，为了确保安全，我们还会采用TN-S接零保护系统和三级漏电保护系统。接下来，我们将结合施工现场的实际图片，详细解读三级电箱的配置方法，以便大家能够更好地了解和掌握。
1. 总配电柜或箱
在施工现场，总配电柜或箱是整个配电系统的核心。它通常位于总配电房内，负责控制和管理整个施工现场的电力需求。其配置要求严格，必须确保安全、稳定且高效地供应电力。同时，总配电柜或箱的布局和设计也需考虑未来的扩展和维护需求，以便在需要时能够方便地进行升级和改造。
1、配电房需自然通风，并采取有效措施防止雨雪侵入和动物进入。同时，必须配置必要的消防器材以确保安全。
2、配电房的布置应合理且便于操作，严格遵守安全规范。室内应张挂总平面图和总系统图，以便于了解和掌握配电情况。
3、配电房的门应向外开启，并配备锁具，以确保安全。
4、配电房照明需分为正常照明和事故照明两部分，以确保在任何情况下都能提供必要的照明。
5、在进行配电柜或配电线路的停电检修时，必须悬挂“禁止合闸，有人工作”的停电标志牌，并由专人负责停电操作。同时，电柜前地面应铺设绝缘胶，确保操作安全。
6、配电房沿墙周边应设置接地等压带，以保障设备和人员的安全。

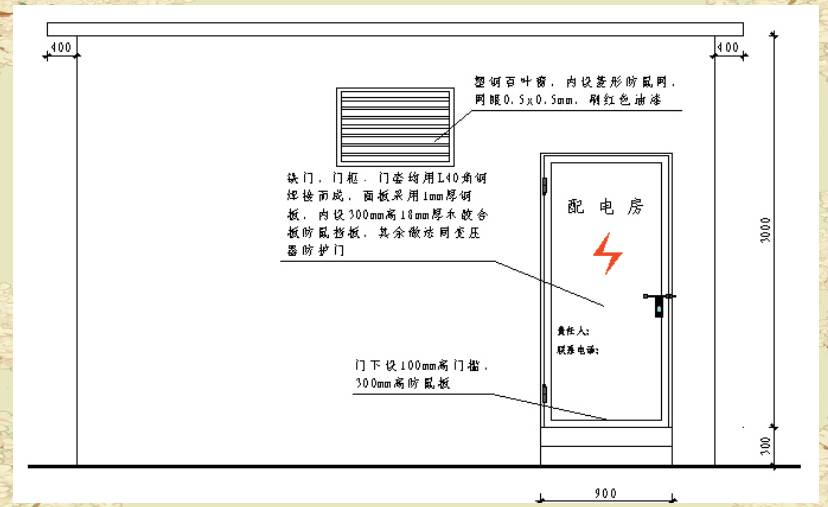

2.总配电房设置立面示意图
3.总配电房平面布置示意图

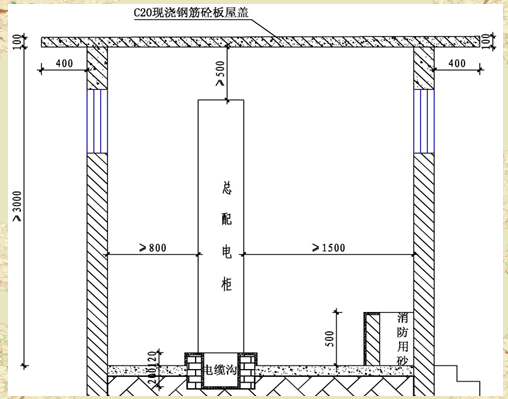

总配电房设置剖面示意图
接下来，我们将深入探讨总配电房的具体设置。首先，让我们通过剖面示意图来了解其内部构造。同时，结合现场图例，我们将详细解析总配电柜的各个组成部分及其功能。
4.总配电房设置详解

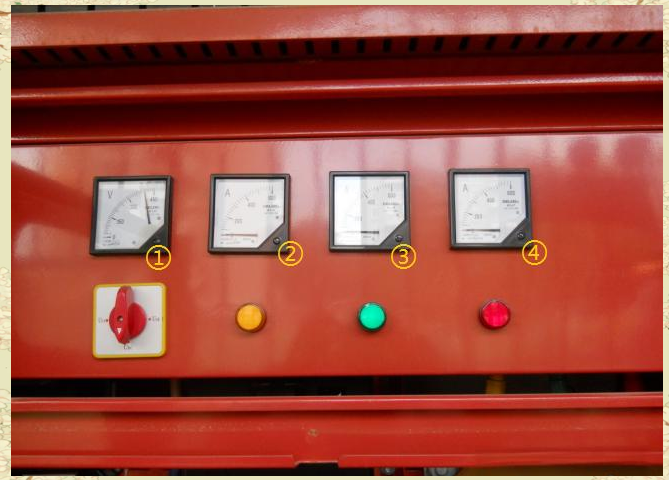

接下来，我们将深入剖析总配电房的各项设置。首先，让我们聚焦于其中的几个关键部件。首先是电压表，它负责监测并显示配电系统的电压状况，确保其稳定运行。而电流表则包括三个，分别监测不同回路的电流情况，为运维人员提供全面的电流数据。

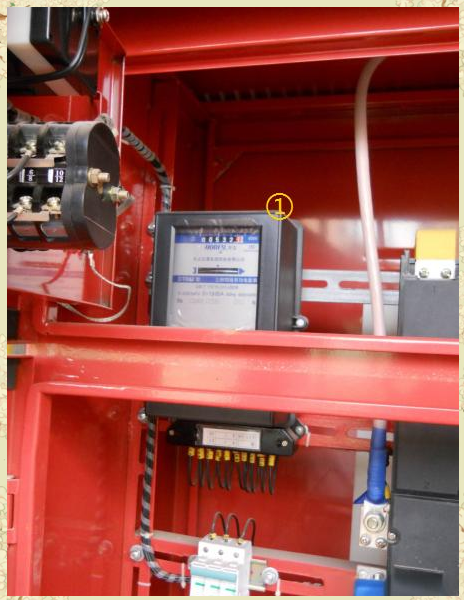

5.电度表
电度表，也被称为电能表或千瓦时表，在总配电房中扮演着至关重要的角色。它主要用于测量和记录一段时间内消耗的电能，为电力使用和计费提供准确依据。其工作原理基于电磁感应和电压、电流的乘积，确保了测量的精确性。在总配电房中，电度表的设置是不可或缺的，它为电力系统的运行管理和能源计量提供了有力支持。

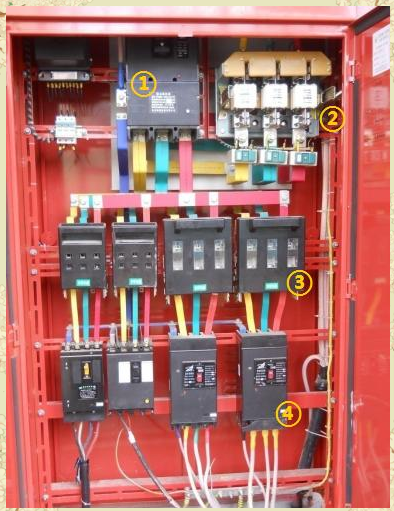

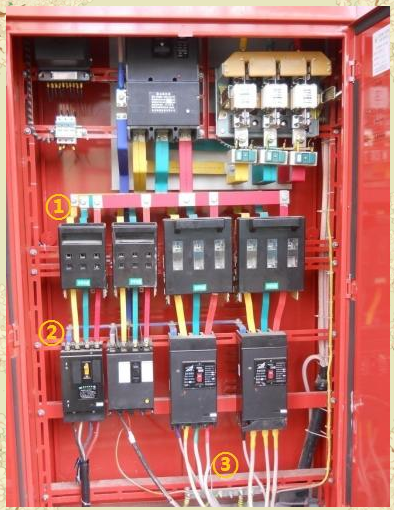

6.总配电箱中的保护设备
在总配电箱中，我们配备了多种保护设备以确保电力系统的安全运行。其中包括总断路器保护器，它负责在出现短路或过载时切断电路，保护设备和线路不受损坏。此外，还有总隔离开关和分路总隔离开关，它们主要用于在需要时隔离电路，便于维护和检修。同时，为了防止漏电事故的发生，我们安装了分路总漏电保护器，其额定漏电动作电流应大于30mA，且额定漏电动作时间应大于0.1s，以确保在发生漏电时能够迅速切断电源。然而，为了防止误操作导致的不必要断电，其额定漏电动作电流与额定漏电动作时间的乘积被严格控制在30mA.s以内。这些保护设备的合理配置，为总配电箱的安全运行提供了坚实保障。
7.相线涂刷有色油漆进行分色标志
为了更清晰地识别和区分各相线，我们采用涂刷有色油漆的方法进行标志。这样，在总配电箱的维护和检修过程中，工作人员能够迅速准确地找到对应的相线，确保操作的安全和高效。
8.设置N线和PE线端子
为了确保电路的安全与稳定，我们特地设置了N线连接端子和PE线端子。这样，在总配电箱的维护与检修时，专业人员可以便捷地连接或断开这些线路，从而保障了操作的安全与效率。
9.电箱门与金属箱体电气连接方式
为了增强电箱的安全性，其门与金属箱体之间采用了编织软铜线进行电气连接。这种连接方式不仅牢固可靠，还能有效预防因电箱漏电而引发的安全事故。
电箱门与金属箱体电气连接方式
为了进一步提升电箱的安全性，特别强调了系统接线图的张贴，并明确了分配电箱的使用要求。
10.分配电箱电气连接详细要求
为了确保电箱系统的安全与稳定，我们提出了以下关于分配电箱的电气连接详细要求：
电器安装板设计：分配电箱的电器安装板上必须分别设置N线和PE线端子板，以确保电流的稳定分配。
隔离开关与漏电保护器配置：分配电箱应配备总隔离开关、分路隔离开关，以及分路漏电保护器，以实现电路的安全控制与保护。
插座禁用：为了防止电气连接不当，分配电箱上严禁安装插座。
漏电保护器位置：漏电保护器应安装在分配箱靠近负荷的一侧，以便在发生漏电时能迅速切断电源。
箱体间距：分配电箱与开关箱之间的距离不得超过30米，以确保信号的稳定传输与控制。
漏电开关参数：分配电箱所配备的漏电开关，其额定漏电动作电流应设定为100mA，额定动作时间控制在0.1秒以内，以确保在出现漏电情况时能够迅速而安全地切断电源。
通过遵循这些详细要求，我们可以进一步保障分配电箱电气连接的安全与稳定，为现场作业提供坚实的安全保障。

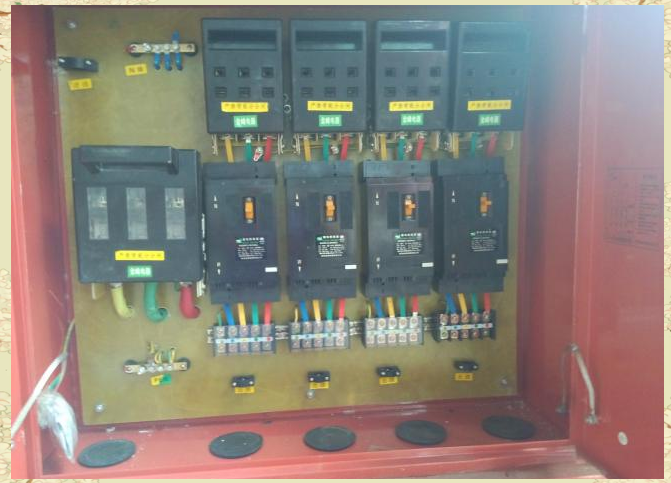

11.分配电箱电器配置图解
为了更直观地展示分配电箱的电器配置，我们提供了详细的图解。通过这张图，您可以清晰地看到分配电箱上各元件的布局和连接方式，从而更好地理解电气连接的详细要求。

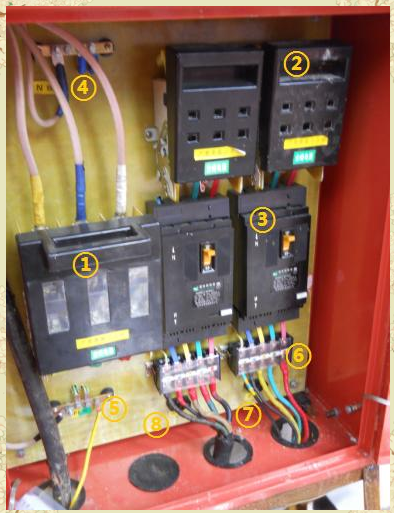

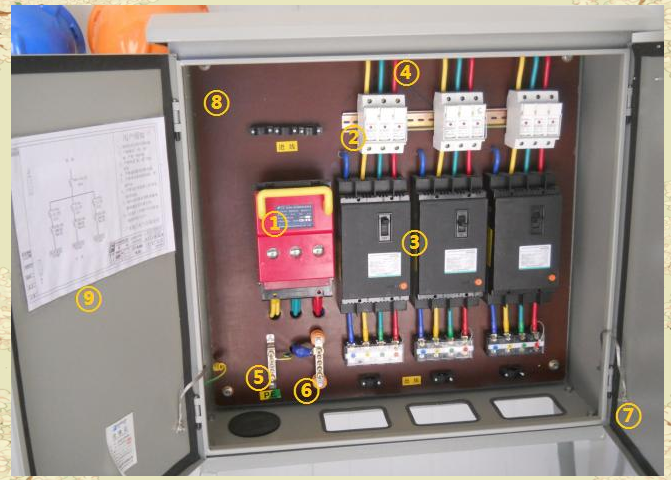

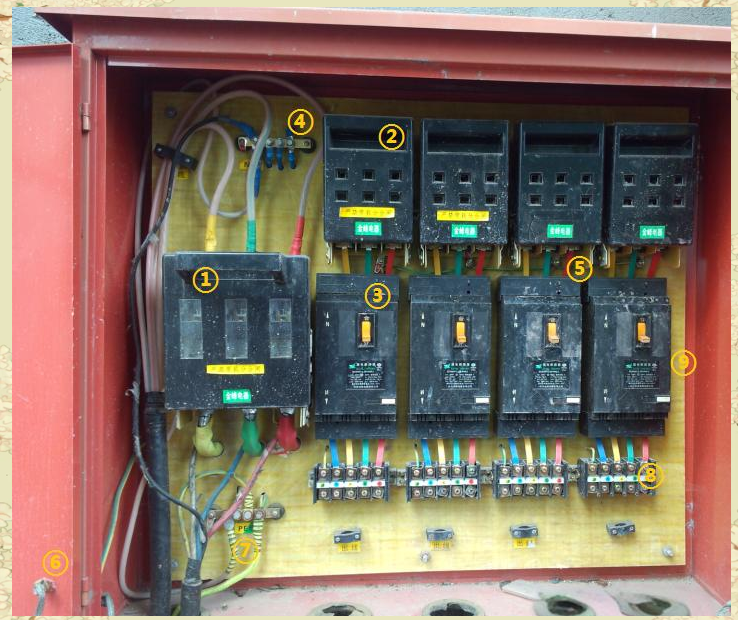

12.分配电箱电器配置图解详解
在分配电箱中，我们可见到多种电器元件，它们各自发挥着关键作用。以下是各元件的详细解读：
① 总隔离开关：负责整个配电系统的隔离与控制。
② 分路隔离开关：用于分路电源的隔离与控制。
③ 分路漏电保护器：监测并保护电路免受漏电威胁。
④ N线端子：用于中性线（N线）的连接与保护。
⑤ 电线按相序分色：确保各相电线（如A、B、C相）颜色明确，便于识别与维护。
⑥ 采用编织软铜线做电气连接：提供柔软且可靠的电气连接，确保安全与稳定。
⑦ PE线端子：用于保护接地线（PE线）的连接与保护。
⑧ 接线端子：提供便捷的接线方式，简化安装与维护过程。
⑨ 绝缘底板：确保电器元件与地面之间的绝缘，保障使用安全。
通过这些详细解读，我们可以更清晰地了解分配电箱电器配置的每一个环节，从而确保电气系统的安全与稳定运行。
13.分配电箱电器配置图解详解

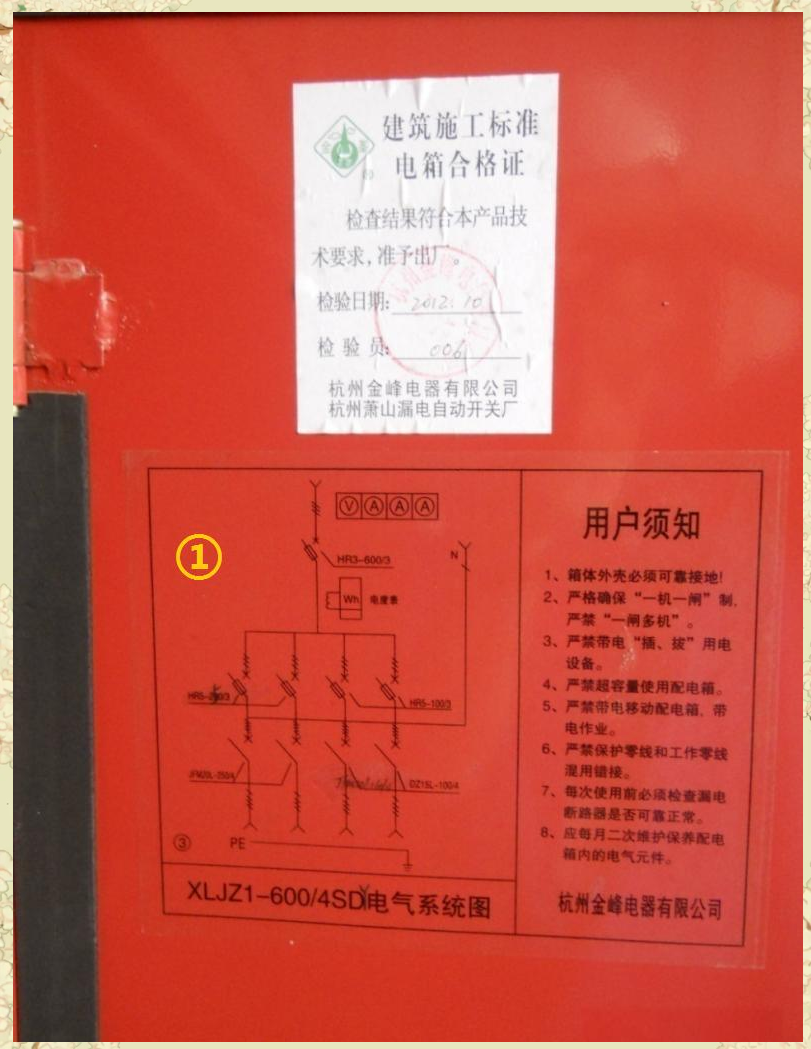

在分配电箱中，我们不仅能看到上述的电器元件，还有系统图，它对整个配电系统进行了全面的展示。通过这张图，我们可以更加清晰地了解每个元件在整个系统中的位置和作用，从而确保电气系统的安全与稳定运行。

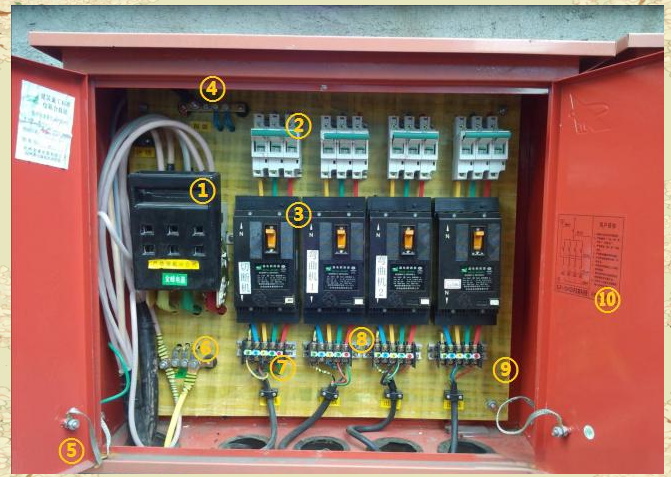

14.分配电箱电器配置图解详解
在分配电箱中，我们能够看到多种电器元件，它们各自扮演着重要的角色。其中包括总隔离开关，负责整个系统的开关控制；分路隔离开关，用于分路电源的开关操作；分路漏电保护器，提供额外的安全保障，防止漏电事故；还有按相序分色的标识，帮助我们准确区分不同线路；PE线端子和工作零线端子，则负责连接和保护接地系统。此外，编制软铜线和绝缘电工板的应用，也确保了系统的安全与稳定。而系统图则是对整个配电系统全面而直观的展示，通过它，我们可以清晰地了解每个元件在整个系统中的位置和作用。
15.分配电箱电器配置详解
在分配电箱中，我们能够看到一系列关键电器元件。它们的功能各异，共同构成了系统的核心。首先，总隔离开关作为核心控制元件，负责整个系统的通断。而分路隔离开关则负责各分路的电源控制。此外，分路漏电保护器为系统提供了额外的安全保障，一旦发生漏电，它能迅速切断电源。同时，N线端子和PE线端子分别负责连接和保护接地系统，确保了设备的安全运行。此外，电线按相序分色和绝缘底板的应用，进一步强化了系统的安全性能。通过这些元件的协同作用，我们能够构建出一个既安全又稳定的配电系统。

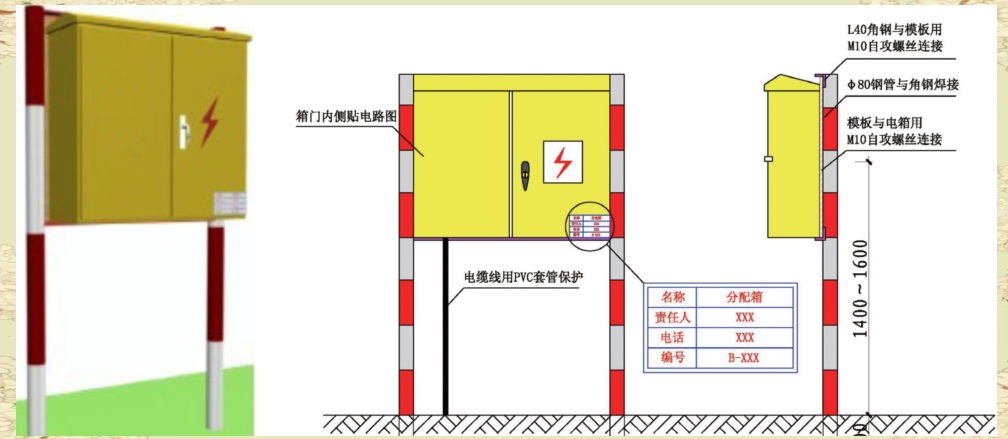

16.固定式分配电箱概览
固定式分配电箱，作为一种常见的配电设备，在各种场合都有着广泛的应用。其设计紧凑，安装便捷，能够有效地满足各种电力分配需求。通过合理的电器配置，固定式分配电箱不仅保证了电力供应的稳定性，还为系统的安全运行提供了坚实的保障。

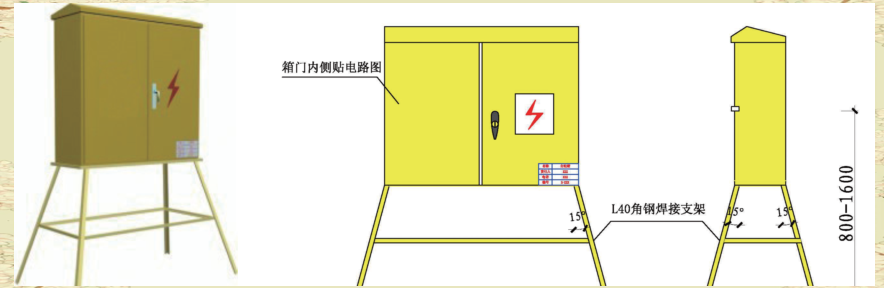

17.移动式分配电箱
移动式分配电箱，作为一种灵活的配电解决方案，在各种作业环境和场合中发挥着重要作用。其设计旨在满足不断变化的电力需求，通过便捷的移动性，为现场作业提供可靠的电力支持。同时，合理的电器配置和安全保护措施，确保了使用过程中的稳定性和安全性。
18.移动式分配电箱的使用规范
在使用移动式分配电箱时，必须遵循“一机一隔离一漏一箱”的原则进行设置。此外，开关箱中的漏电保护器应满足额定漏电动作电流不超过30mA且动作时间不超过0.1s的要求，以确保其安全性能。同时，开关箱与控制设备的水平距离应控制在3米以内，以便于操作和管理。

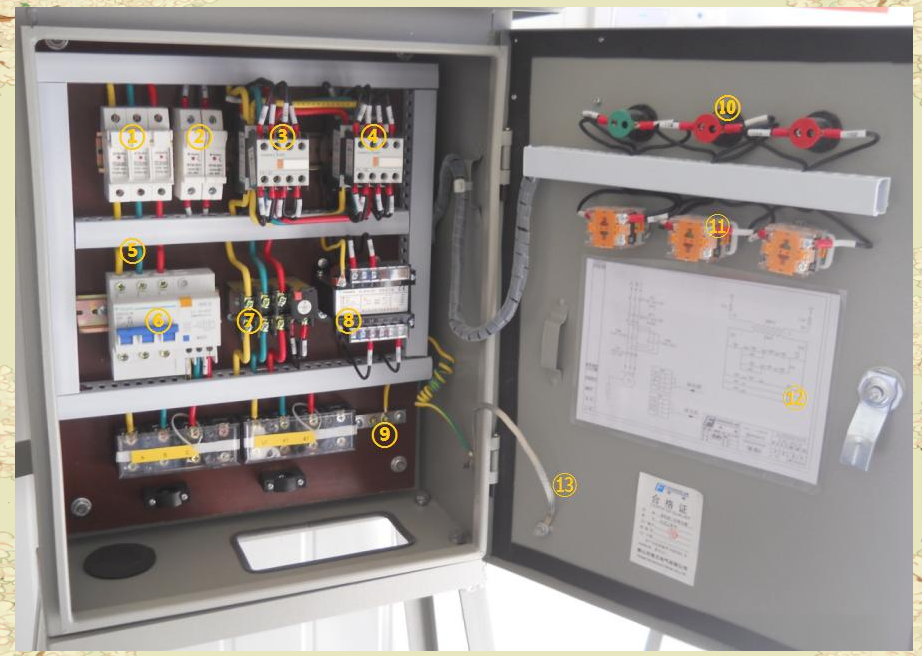

19.开关箱电器配置示意图
以下是一张关于双向机具（例如砂浆机）的开关箱电器配置示意图。

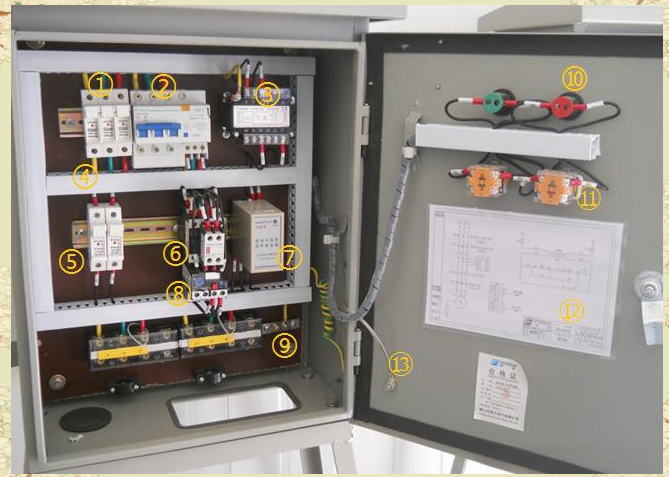

20.开关箱电器配置示意图
这张示意图详细展示了双向机具（例如砂浆机）开关箱中的各种电器元件。从图中可以看到，各个元件的功能和位置一目了然，包括隔离开关、控制线路开关、交流接触器正转和反转、电线按相序分色、漏电保护器、热继电器、380V转24V变压器等。此外，还有PE线端子、控制指示灯、控制按钮以及系统图和编织软铜线保护连接等关键部件。通过这张示意图，用户可以更清晰地了解开关箱的电器配置情况，为双向机具的安全使用提供有力保障。

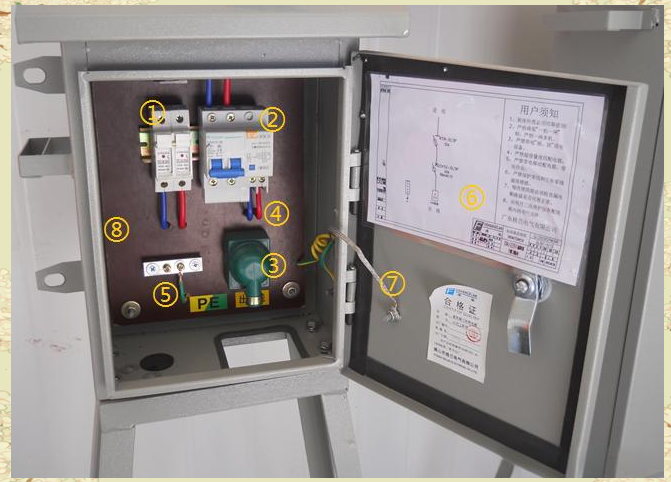

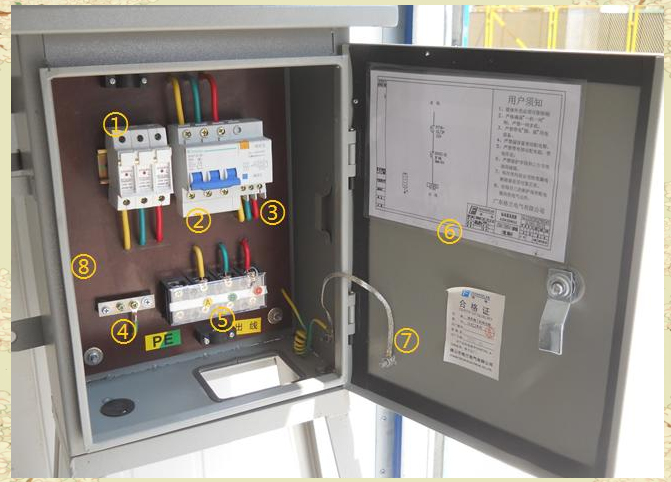

21.开关箱电器配置详解

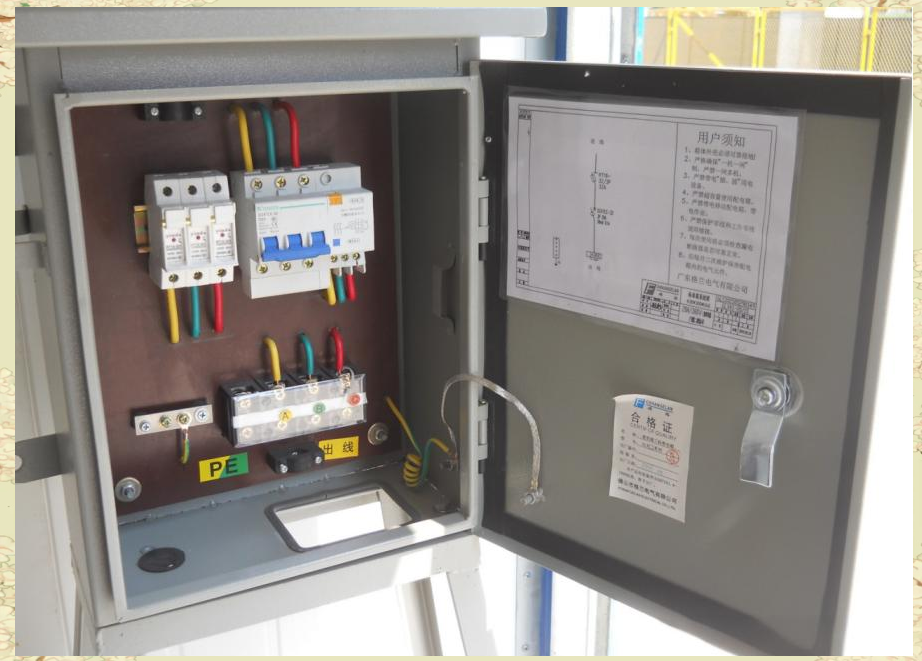

这张示意图详细描绘了普通设备开关箱中的各种电器元件。其中包括隔离开关、漏电保护器、380V转24V变压器等关键部件，以及电线按相序分色、控制线路开关、交流接触器等重要元件。此外，热继电器控制、PE线端子、控制指示灯、控制按钮等部件也一应俱全。通过这张示意图，用户可以深入理解开关箱的电器配置细节，为设备的安全运行提供坚实保障。
① 隔离开关：用于在设备检修时，通过隔离电源来确保操作的安全性。
② 漏电保护器：防止因漏电而引发的事故，确保人身和设备安全。
③ 电线按相序分色：通过不同颜色区分电线相序，便于识别和维护。
④ PE线端子：连接保护地线，提供额外的安全保障。
⑤ 接线端子：用于连接电线，确保连接的稳固性和可靠性。
⑥ 系统图：全面展示开关箱的电气系统，便于理解和维护。
⑦ 编织软铜线保护连接：提供额外的保护，确保电线连接的稳固和安全。
⑧ 绝缘底板：确保开关箱的电气安全，防止意外触电。

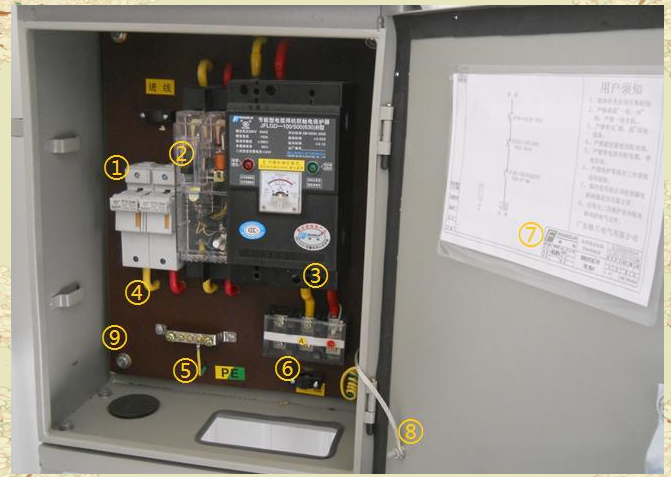

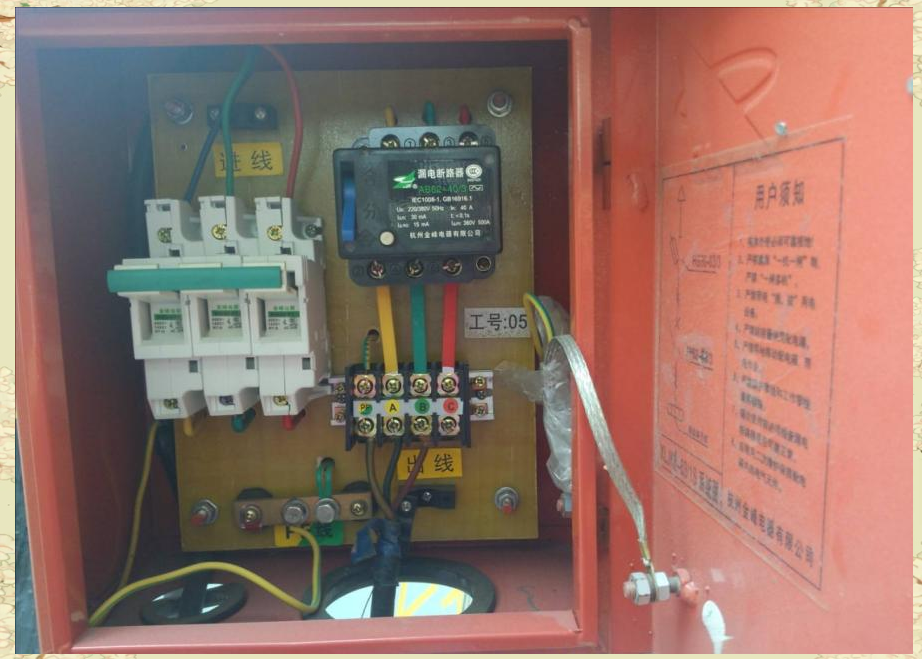

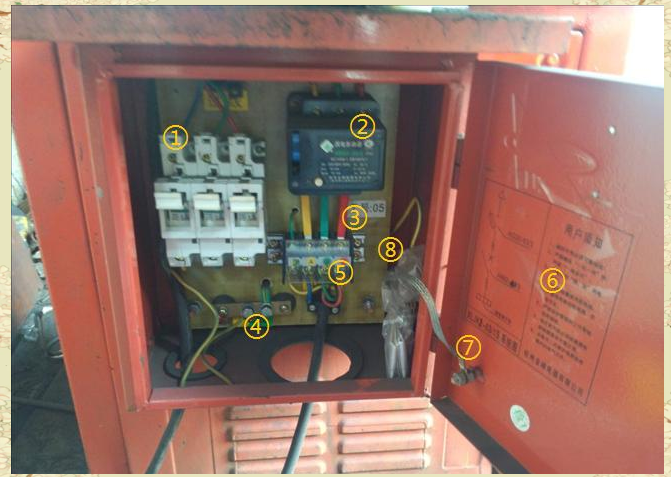

22.交流焊机开关箱安全配置
① 隔离开关：确保在设备检修时的电源安全隔离。
② 漏电保护器：防止因漏电导致的事故，确保人身和设备安全。
③ 二次侧空载降压保护器：在空载状态下降低电压，进一步保障使用安全。
④ 电线按相序分色：通过鲜明颜色区分电线相序，简化识别和维护操作。
⑤ PE线端子：连接保护地线，为操作人员提供额外的安全防护。
⑥ 接线端子：确保电线连接的稳固与可靠，为系统稳定运行提供坚实基础。
⑦ 系统图：全面展示开关箱的电气系统，便于技术人员理解和维护操作。
⑧ 编织软铜线做门跨接线：增强电线连接的稳固性，进一步确保使用过程中的安全。
⑨ 绝缘底板：保障开关箱的电气安全，有效预防意外触电情况的发生。
接下来，我们将详细探讨这些安全配置的具体作用和意义。

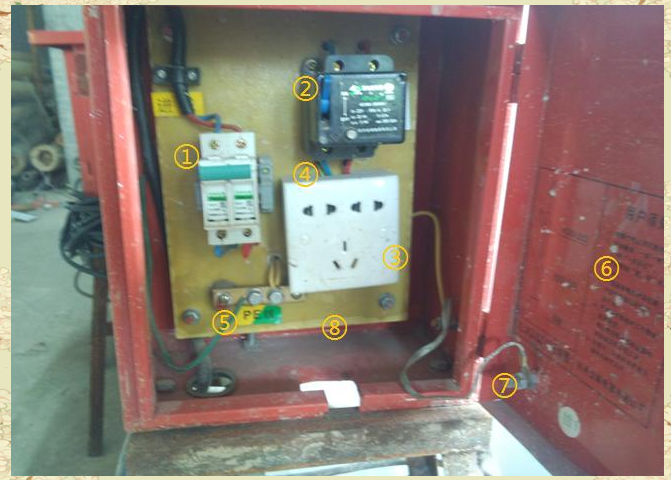

23.交流焊机开关箱安全配置详解
① 隔离开关：在设备检修时，隔离开关能确保电源的安全隔离，从而保障维护工作的顺利进行。
② 漏电保护器：这一装置能有效防止因漏电引发的事故，为操作人员提供坚实的安全保障。
③ 插座：为设备提供便捷的电源接口，同时确保连接的稳固与可靠。
④ 电线按相序分色：通过鲜明颜色区分电线相序，简化电线识别和维护操作，提高工作效率。
⑤ PE线端子：连接保护地线，为操作人员提供额外的安全防护，确保在紧急情况下能迅速切断电源。
⑥ 系统图：全面展示开关箱的电气系统，帮助技术人员快速理解和维护操作，确保系统的稳定运行。
⑦ 编织软铜线保护连接：增强电线连接的稳固性，进一步确保使用过程中的安全，降低故障发生的可能性。
⑧ 绝缘底板：保障开关箱的电气安全，有效预防因意外触电引发的安全事故。

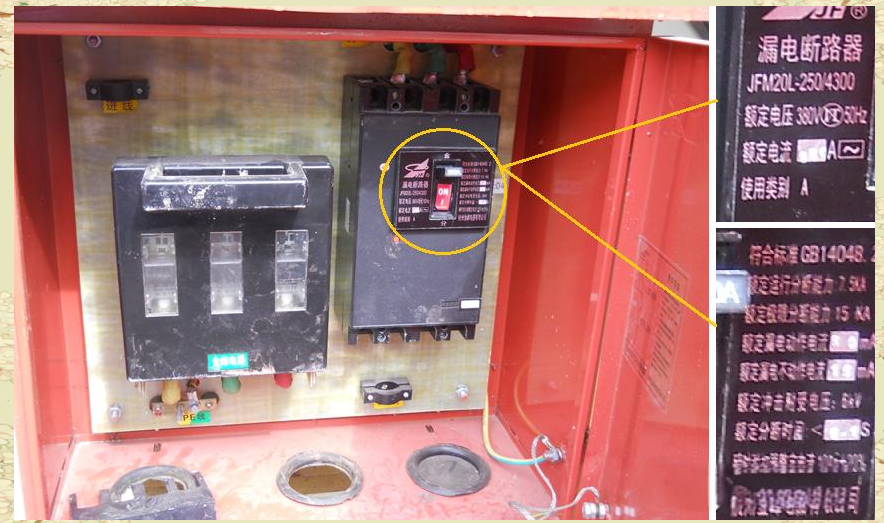

大型设备开关箱漏电开关参数选择
在配置大型设备的开关箱时，漏电开关的选择至关重要。漏电开关，作为预防漏电事故的关键设备，其参数的合理选择直接关系到操作人员的安全。
24.临时电箱配置指南
在配置大型设备的开关箱时，我们不仅需要关注漏电开关的参数选择，还需要了解临时电箱的配置方法。一个合理的临时电箱设置，能够确保电力供应的稳定与安全，为操作人员提供一个安全的工作环境。
25.固定式开关箱
在配置临时电箱时，固定式开关箱是一种常见的选择。其特点是安装稳固，便于管理，能够有效保障电力供应的稳定性和安全性。此外，固定式开关箱还具有防尘、防水等特性，进一步增强了其使用的可靠性。
