一、概述
电气多功能实训台是根据机械工业职业技能鉴定指导中心组织编写的《机械工人职业技能培训教材》研制生产的，可对《初级维修电工技术》《中级维修电工技术》《高级维修电工技术》教材中列出的电气控制线路和实用电子线路进行实际操作，采用积木组合式结构，包含电工、电子、电气、电力拖动、PLC、变频器等内容，实训内容丰富，快速掌握课程的实用技术与操作技能。具有针对性、实用性、科学性和先进性，该实训装置不仅可供学生学习锻炼，更是劳动鉴定部门、大中专院校、职校、技校初级、中、高级维修电工技能考核的理想设备。
二、特点
1、电气控制线路或电子线路实验元器件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展功能或开发新实验；操作内容的选择具有典型性、实用性；
2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；
3、技能培训用的控制线路和配套的小电机经特殊设计,可模拟工厂各类电机的电力拖动系统, 并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求；
4、设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠；控制屏还设有定时器兼报警记录仪（服务管理器），为学生实验技能的考核提供了一个统一的标准。
三、技术性能
1.输入电压：三相四线制380V±10% 50Hz
2.工作环境：环境温度范围为-5～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜1.5KVA
4.外形尺寸：170×70×150cm3
四、实验项目
（一）电气控制及电机拖动实训
1.三相异步电动机直接启动控制
2.三相异步电动机接触器点动控制线路
3.三相异步电动机接触器自锁控制线路
4.三相异步电动机定子串电阻减压启动手动控制线路
5.三相异步电动机定子串电阻减压启动自动控制线路
6.Y-△启动自动控制线路
7.用倒顺开关的三相异步电动机正反转控制
8.接触器联锁的正反转控制线路
9.按钮联锁的三相异步电动机接触器正反转控制线路
10.双重联锁的三相异步电动机正反转控制线路
11.单向减压启动及反接制动控制线路
12.能耗制动的控制线路
13.三相异步电动机的顺序控制
14.三相异步电动机的多地控制
15.工作台自动往返控制线路
16.三相异步电动机手动控制线路
17.三相异步电动机自动起动控制线路
18.C620型车床的接线、故障与维修
19.Z3040摇臂钻床电气控制线路
20．电动葫芦控制线路
21.接触器控制双速电动机的控制线路
22.时间继电器控制双速电机的控制线路
23.按定子电流原则加入励磁的起动控制线路
24.电动机的能耗制动控制线路
25.直流电机启动调速
26.并励直流电动机电枢回路串电阻起动与调速
27.带有能耗制动的反转控制线路
28.励磁反接制动的控制线路
（三）PLC、变频器综合实训
（1）PLC基本技能实训
1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
2.典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）
3.PLC仿真实训
（2）PLC模拟控制应用实训
1、交通信号灯PLC控制
2、机械手控制
3、多种液体混合装置控制
4、自动送料装车控制
5、天塔之光控制
6、音乐喷泉控制
7、抢答器控制
8、电机的PLC控制
9、自动售货机模拟控制
10、自控轧钢机模拟控制
11、自动供水控制
12、自动成型模拟控制
13、邮件分拣机控制
14、加工中心控制
15、中间继电器
16、基础实验
★17、四层电梯控制（模拟实物）
（3）PLC高级技能实训（设计、安装、调试及检修）
1.PLC控制的三相异步电动机正反转控制
2.PLC控制的三相异步电动机Y/△启动控制
3.PLC控制的三相异步电动机降压启动控制
4.PLC控制的三相异步电动机能耗制动控制
5.C620车床电气控制线路
6.C6130车床电气控制线路
7.电动葫芦电气控制线路
（4）PLC、变频器综合应用技能实训
1.变频器功能参数设置与操作
2.变频器报警与保护功能
3.外部端子点动控制
4.变频器控制电机正反转
5.多段速度选择变频调速
6.变频器无级调速
7.基于外部模拟量（电压/电流）控制方式的变频调速
8.瞬时停电启动控制
9.PID变频调速控制
10.PLC控制变频器外部端子的电机正反转
11.PLC控制变频器外部端子的电机运行时间控制
12.基于PLC数字量控制方式的多段速
13.基于PLC通信方式的变频器开环调速
14.基于PLC通信方式的速度闭环控制
15. 基于MCGS的现场总线网络通信技术
16. PLC、触摸屏与变频器通信控制
17.变频器恒压供水系统的模拟
五、装置的配备

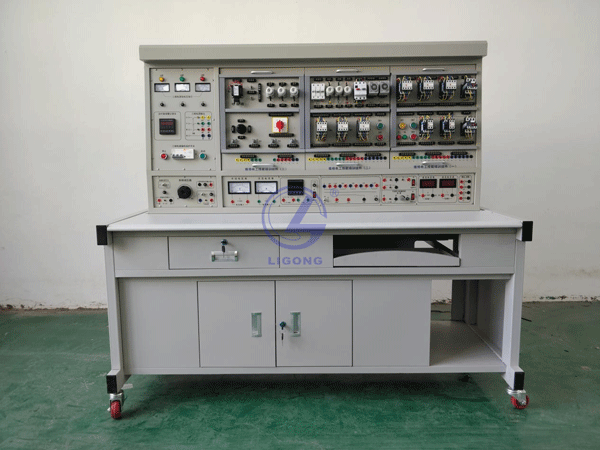

(一) DW01电源、仪器控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下：
1、主控功能板
(1) 三相四线电源输入，经漏电保护器后，经过总开关,由接触器通过起、停按钮进行操作；
(2) 设有450V指针式交流电压表三只，指示电源输入的三相电压。
(3) 定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实验时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数, 为学生实训技能的考核提供一个统一的标准。
2、交、直流电源
(1) 励磁电源：直流220V/0.5A，具有短路保护。
(2) 电枢电源：直流0～220V/2A连续可调电源一路，具有短路保护。
(3) 直流稳压电源：±12V/0.5A两路，＋5V/0.5A一路，具有短路软截止自动恢复保护功能。
(4) 交流电源：①、设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；②、设有单相调压器一组，可得到交流0～250V可调电压；③、控制屏设有单相三极220V电源插座及三相四极380V电源插座。
3、交、直流仪表
(1) 交流电压表：0～500V带镜面交流电压表一只，精度1.0级。
(2) 交流电压表：0～5A带镜面交流电流表一只，精度1.0级，具有超量程报警、指示、切断总电源等功能。
(3) 功率、功率因数表：由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，在硬、软件上均分八档区域，自动判断、自动换档。功率测量精度1.0级，电压、电流量程分别为450V、5A，测量功率因数时还能自动判断负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），可储存15组数据，供随时查阅。
(4) 直流电压表：直流数字电压表1只，测量范围0～300V，三位半数显，输入阻抗为10MΩ，精度0.5级。
(5) 直流电流表：直流数字电流表1只，测量范围为0～5A，三位半数显，精度0.5级，具有超量程报警、指示、切断总电源等功能。
4、整流二极管：IN5408四只
（二）实验桌
实验桌为1.5mm铁质双层亚光密纹喷塑结构，桌面为防火、防水、而磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），下部设有铁质全封闭式储藏柜。
（三）实验组件

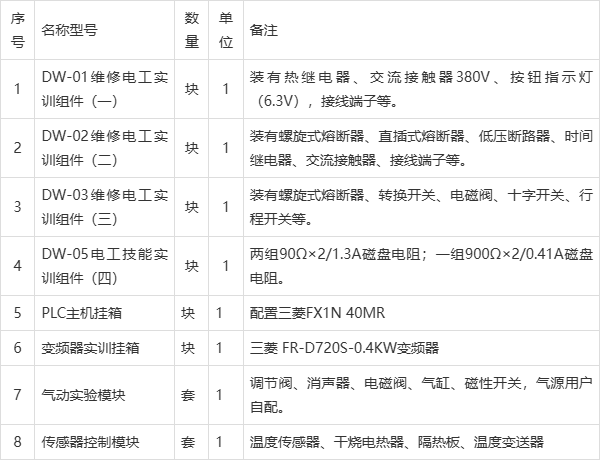

1、实验组件

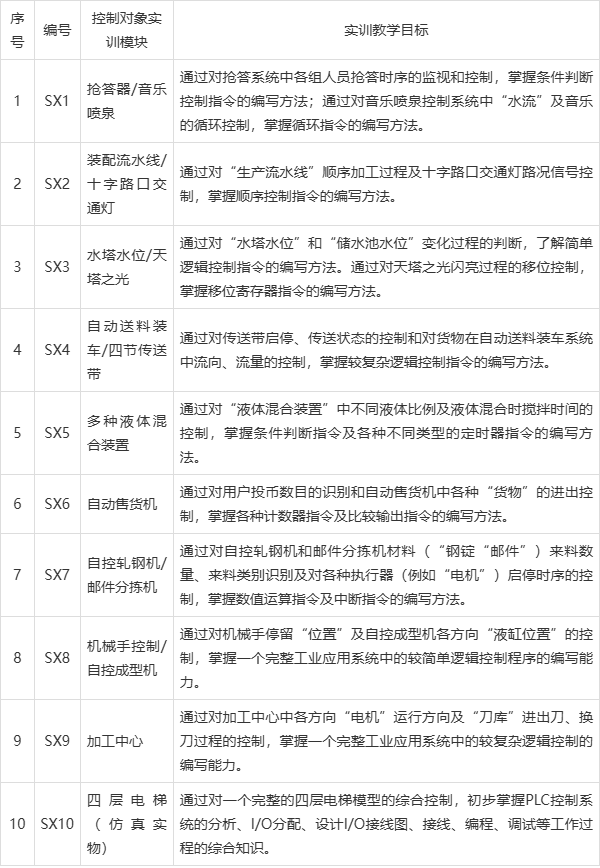

2.PLC实训演示模块
四）无线智能实验室管理考核系统
该系统为独立挂箱设计，采用240*128点阵蓝底背光液晶显示屏及PVC轻触键盘，中文显示，试题显示直观。能实现所有维修电工挂箱任意点的故障设置。
1、可选择指定故障考核方式或随机故障考核方式。
2、随机故障考核方式下系统具有自动随机出题功能，使每次维修的故障都不相同。
3、随机故障考核方式可设置故障范围及故障数量。
4、掉电后不会丢失所设置的参数及考核结果。
5、具有自动评分参数设置、考核时间设置及倒计时、重复考号报警等功能。
6、自动保存80位考生的考号、分数、误排次数、剩余故障、剩余时间等。
7、每个故障点都默认设置为开路故障，可根据要求改变为短路故障。
8、考核系统未上电时，电气线路能正常工作。上电后，电气线路的工作状态取决于上一次考核系统断电时的情况，但在随机故障考核方式下故障点位置与上次不一样。
9、系统由教师用上位机统一设置故障（随机故障和指定故障），由无线网络输至学生实训台进行排故训练或考核，实训考核人员条件与机会均等，客观、科学判断实训考核结果，保证考核结果的公平公正。故障点设置方便、快捷，训练考核成绩自动记录、排序、打印，极大方便实训室的管理，大大减轻教师的工作量。
10、考核系统有很好的通用性，通过与不同实训设备的组合，既可锻炼学员动手连接训练电路，掌握实操技能，又可通过智能化考核系统科学公正考核学员所学专业知识，有效的提高了学校的实训考核管理能力。
11、系统采用独立开关电源供电，电路设计优化合理，生产工艺严格完善，保证机器的可靠性和稳定性。
12、系统所有的数据交换都是通过无线网络传输，可以方便快捷组网，任意添加组网设备数量（最高255台），而且不需要进行繁琐的网络布线，极大的简化了实验室的安装，从而降低了组建实验室的成本。
13、系统兼容单机考核系统，当没有安装上位机时，本机亦可单独使用。除成绩的整理、打印等不能实现以外，其他所有功能均可在本机实现。
▲为保证软件正版，投标时提供无线智能实验室管理考核系统软件著作权证书复印件加盖厂家公章原件备查并现场演示功能
（五）实验室智能电源管理系统
实训室总体智能电源管理系统由主电路、控制电路、检测保护电路、显示电路、语音报警电路等组成，整个实验室配置一套管理系统。
主要功能：
1、上电系统自测
（1）主电路及控制电路上电后对线路系统进行输入电压的过压、欠压；线路对地漏电；输出负载过流的检测，任一故障存在电源输出断开。
（2）故障内容有相应文字显示。
（3）对故障进行语音报警。
2、运行检测保护
（1）输入过压、欠压、输出过流、漏电，任一故障出现将自动跳闸，实施保护。
（2）对故障进行语音报警。
（3）保护阀值可进行现场设置。
3、漏电功能测试
（1）按下漏电测试按钮，装置会自动提供一个漏电测试信号，使保护器跳闸。
（2）重新进行上电进入自己检测状态，文字显示“开机检测中....”，无故障情况下，实训室智能电源管理系统恢复供电。
4、过压保护
（1）运行中，出现输入过压，实训室智能电源管理系统将跳闸。
（2）对应的“过压相”进行文字显示。
（3）语音播报“线路过压，请注意”。
5、过流保护
（1）运行中，三相电源中任一相出现过流，实训室智能电源管理系统将跳闸。
（2）对应的“过流相”进行文字提示。
（3）语音播报“线路过流，请注意”
6、漏电保护
（1）运行中，三相中任一相出现漏电，实训室智能电源管理系统将跳闸。
（2）对“漏电”进行文字显示。
（3）语音播报“线路漏电，请注意”。
7、电源监控
（1）可对各相电压进行数值显示及曲线显示，显示精度±5V
（2）可对各相电流进行数值显示及曲线显示，显示精度±
（3）高压保护电压设置：
1）设置范围<300V，输入1A;
2）动作时间：2-5S，输入单位0.1S
（4）欠压保护电压设置：
1）设置范围：>154V，输入单位1V
2）动作时间：2-5S，输入单位0.1S
(5)过流保护电流设置：
1）设置范围：<20A,输入单位0.01A;
2）动作时间：0.5-2S，输入单位0.1S
★投标时现场演示功能
六、配套软件系统
（一）三菱PLC编程软件一套。
（二）电气控制技能实训仿真软件
应适用于电气控制及电工培训，仿真软件应收集有电拖专业里最基础、最重要的18种电路，电动机反接制动控制电路、三相电动机机械制动控制电路、时间继电器自动控制电动机Y-Δ降压起动电路、接触器自动控制电动机Y-Δ降压起动电路、自耦补偿控制的电动机降压起动控制电路、生产机械行程控制电路、双重联锁电动机可逆控制电路、有过载保护的电动机单向运转电气控制电路、直流电动机的正反转控制电路、直流电动机的制动控制电路、直流电动机调速控制电路、钻床电气控制电路、平面磨床控制电路、车床电气控制电路、绕线式电动机运转控制电路、电动葫芦控制电路、接触器控制的双速电动机调速电路、能耗制控制电路。每种线路分为元件结构、原理分析、实际接线、课堂练习四大模块。软件还包括安全用电常识，常用电工工具，常用导线连接，手工焊接工艺等；电工仪表：包括万能表，电能表，钳型电流表，直流电桥，配电板等；电机与变压器：包括三相异步电动机，单机异步电动机，伺服电机，步进电机，直流电机等；低压电器；包括交流接触器：继电器，低压断路器，熔断器，起动器，主令电器等；照明电路安装：包括荧光灯，两地控制灯。软件形式上有多媒体演示动画课件和自学型交互课件，视频部分在大型的一流企业实景拍摄，所使用的设备与工艺流程，皆为生产车间现在正在使用的生产技术。情景模拟软件支持多媒体播放，让你切身实际的感受仪器的使用方法、注意事项，能够身临其境地感受到操作仪器的逼真效果。
▲为保证软件正版，投标时提供电气控制技能实训仿真软件著作权原件备查。
（三）PLC控制编程仿真软件
1）软件特点：
（1）软件以PLC为原型，实现基本指令、应用指令以及顺序控制指令的仿真模拟。
（2）软件通过实训要求，了解实训目的和控制要求。
（3）实训器件采用三维仿真实物组件，让学生了解控制实验中所需的元件。
（4）通过器件库，学生可进行器件布局，对各控制回路进行模拟接线。
（5）通过I/O分配布置，将鼠标移到I/O分配地址资源相应部分能查看到相对应的实物。
（6）通过符号库，选择正确的符号放置有T型图正确位置，实现接线仿真。
（7）在原理图中进行模拟仿真连接电路，按步骤连接正确后才能进行下一条的接线操作。
（8）接线完成实现通电运行，通过鼠标进行上电运行，软件会以动画形式进行动作演示。
2）软件仿真项目
（1）双面铣床控制
（2）工业洗衣机控制
（3）皮带运输线控制
（4）电镀生产线控制
（5）运料小车控制
（6）音乐喷泉控制
（7）简易机械手控制
（8）大小球传送装置控制
（9）循环彩灯控制
（10）停车场车位控制
（11）小推车控制
（12）三层电梯控制
（13）电动机启停控制
（14）电动机正反转控制
（15）电动机循环正反转控制
（16）可逆运行反接制动控制
（17）三速电机控制
（18）星角降压启动控制
（19）数码管点亮控制
（20）交通灯控制
（21）恒压供水系统控制
▲正版软件，投标时提供PLC控制编程仿真软件著作权证书复印件加盖厂家公章备查，并现场演示软件。
（四）教学课件资源
为方便教学，提供课件资源必须不得少于15个课时的教学课件，内容生产丰富，采用动画演示，带实物图片、电路图等。投标时现场演示内容。
内容包括：
1、三相交流电路：三相电压、负载星形联结的三相电路、负载三角形联结的三相电路、三相功率；
2、磁路与变压器：磁路的基本概念与基本定律、交流铁心线圈电路、电磁铁、变压器；
3、交流电动机：三相交流异步电动机的构造、三相交流异步电动机的转动原理、三相交流异步电动机的电磁转矩与机械特性、三相交流异步电动机的启动、反转、调速和制动、三相交流异步电动机的铭牌数据、三相交流异步电动机的选择；
4、继电接触器控制：常用控制电器、鼠笼式电动机的启动控制、鼠笼式电动机的正反转和行程控制、多台鼠笼式电动机的顺序控制、鼠笼式电动机的制动控制；
5、工厂供电系统基础知识：工厂供电系统基础知识、电力系统的电压、衡量电能质量的主要指标、安全用电、
6、电路的基本概念与基本定律：电路的基本物理量、电压源与电流源、电阻元件与欧姆定律、电感元件与电容元件、电源有载工作、开路与短路、基尔霍夫定律、电路中电位的概念及计算、电阻电路的分析方法；
7、一阶电路的暂态分析：电阻串并联联接的等效变换、电源两种模型的等效变换、支路电流法、结点电压法、叠加原理、等效电源定理；
8、一阶电路的暂态分析：一阶电路和换路定律、一阶RC电路的响应、一阶电路的三要素法分析法、一阶RL电路的响应；
9、正弦交流电路的分析：正弦量的三要素、正弦量的相量表示、单一电路元件的交流电路分析、RLC串联的交流电路分析、复杂正弦交流电路分析、功率因数的提高、谐振电路；
10、半导体器件：半导体基础知识、二极管、特殊二极管、双极型晶体管；
11、基本放大电路：共射极放大电路的直流通路、共射极放大电路的交流通路、静态工作点稳定、放大电路的频率特性、射极输出器、差分放大器、互补对称功率放大电路、场效应管及其放大电路；
12、集成运算放大器应用：集成电路与运算放大器介绍、集成运放的应用、集成运算放大器在信号处理方面的应用、集成电压比较器；
13、直流稳压电源：整流电路、滤波电路、集成稳压器；
14、基本门电路和组合逻辑电路：数字电路概述、逻辑门电路、TTL门电路、逻辑代数、组合逻辑电路的分析和设计、常用组合逻辑电路、组合逻辑电路应用实例；
15、触发器与时序逻辑电路：触发器、时序逻辑电路、施密特触发器、单稳态触发器与555定时器电路、555定时器及其应用。
16、提供不小于100小时的教学视频教程。
▲投标时提供不少于十张截图。

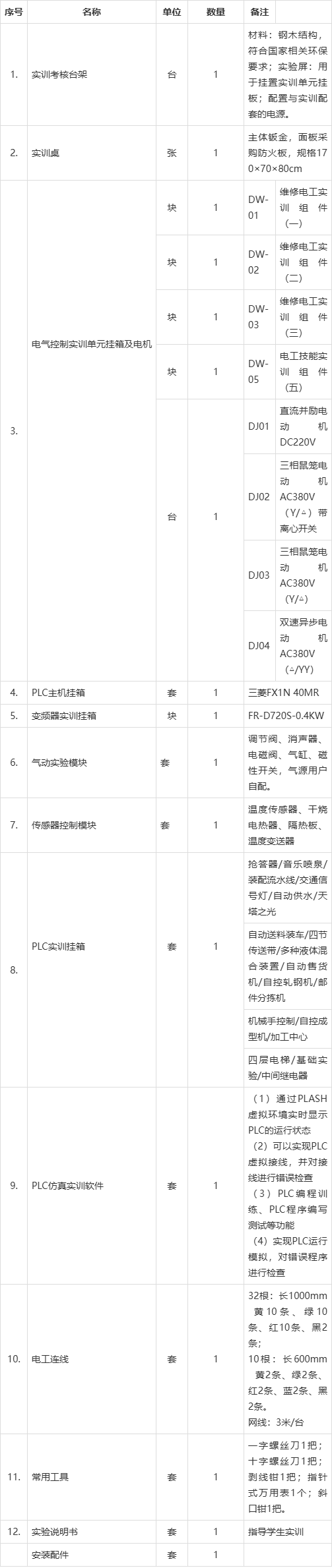

七、配置清单
